- Tuotekoodi: 4761022

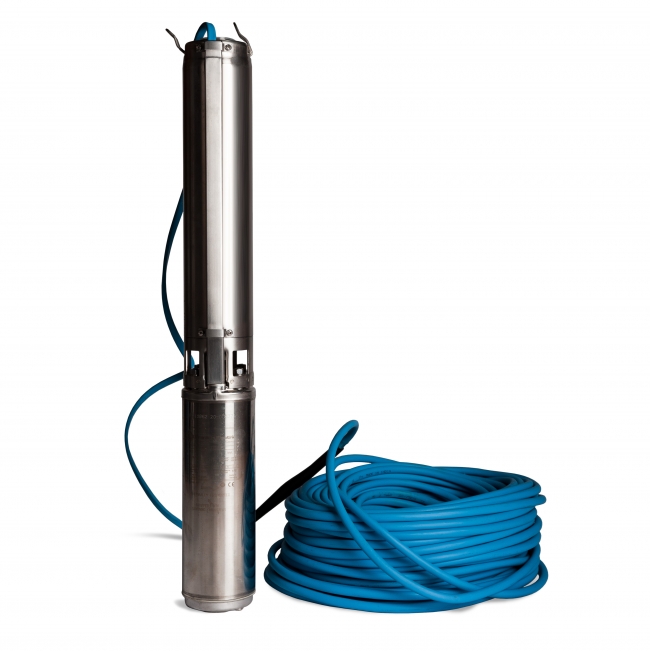

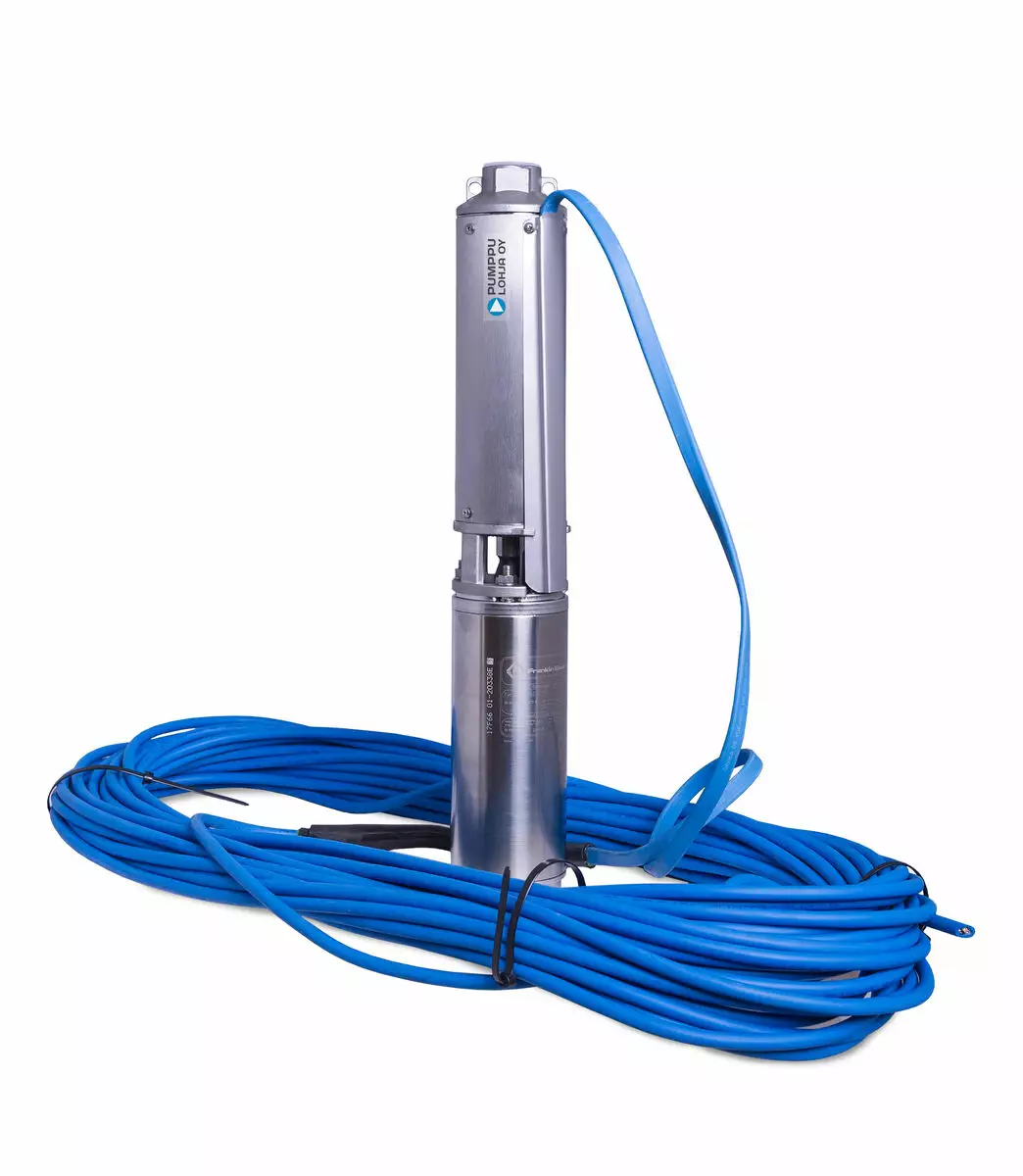

Porakaivopumppu RIVER VS 2/14 3-v
Franklin (FRA) moottorilla
60 m paketti = Sisältää valmiiksi mitoitetun pumpun ja juomavesikelpoisen kaapelin.
Moottori: 0,75 kW/3-v 2,0 A
Suurin nostokorkeus: 94 m
Max. virtaama: 55 l / min
Putkiliitäntä: sk 1 1/4"
Halkaisija: 95 mm
Kaapelin pituus: 60 m
LVI 4761022
RIVER -pumput on suunniteltu puhtaalle, kylmälle vedelle. RIVER soveltuu talousveden nostoon ja kasteluun omakotitaloissa, vapaa-ajan asunnoissa, maataloudessa ja teollisuudessa.
RIVER -pumput on suunniteltu puhtaalle, kylmälle vedelle. RIVER soveltuu talousveden nostoon ja kasteluun omakotitaloissa, vapaa-ajan asunnoissa, maataloudessa ja teollisuudessa. Käyttötapoja on monia: yleisimmin sitä käytetään painesäiliön kanssa painevesilaitoksena. Tämä voidaan hankkia myös valmiina pakettitoimituksena. Jos veden käyttö on vähäistä, voidaan painesäiliö ja painekytkin korvata painesäätimellä (1-vaiheiset), joka käynnistää pumpun heti kun vesihana avataan ja pysäyttää pumpun, kun vesihana suljetaan kokonaan. Pumpattaessa avosäiliöön tai kasteltaessa voidaan RIVERiä käyttää myös käsinohjattuna. RIVER -pumpulla voidaan toteuttaa ns. ”jäätymätön asennus” silloinkin, kun putkea ei voida upottaa routarajan alapuolelle. Edellytyksenä tällöin on, että paineputki laskee tasaisesti käyttökohteesta kaivolle päin. Pumpusta poistetaan takaiskuventtiili ja käyttökohteeseen asennetaan ennen painesäiliötä erikoisesti tätä käyttökohdetta varten suunniteltu ilmausventtiili ja takaiskuventtiili. Tällöin pumpun pysähtyessä valuu paineputkessa oleva vesi takaisin kaivoon tyhjentäen automaattisesti putken. Pumpun taas käynnistyessä työntyy putkessa oleva ilma ensin ilmausventtiilin kautta pois, ja veden tullessa ilmausventtiilin kohdalle se sulkeutuu automaattisesti ja vesi virtaa painesäiliöön.
Pumpun valinta
Valittaessa oikeaa pumppukokoa on selvitettävä seuraavat seikat:
• onko käytössä yksi- vai kolmivaihevirta
• kaivon syvyys ja vedenpinnan korkeus maanpinnasta
• matka ja korkeusero kaivolta käyttökohteeseen
• haluttu käyttöveden painealue eli painekatkaisijan säätöarvot
• veden tarve
Pumppu valitaan siten, että pienimmällä käytännössä tarvittavalla vesimäärällä saavutetaan nostokorkeus, joka muodostuu summana vedenpinnan matalimman tason ja vedenottopisteen korkeuserosta, putkivastuksista (1” putkella n. 0,4 m 10 metrin pituutta kohti) ja painekatkaisijan katkaisupaineesta metreinä (10 mvp=1 bar). Pumppu valitaan oheisen tehotaulukon perusteella. Mikäli kaivon tuotto on hyvin pieni, suojataan pumppu kuivakäyntisuojalla. Asennus RIVERin asennus on helppoa. Pumppu sähkökaapeleineen ja putkineen lasketaan kaivoon. Pumppu ripustetaan siten, että se jää vähintään 5 metrin etäisyydelle porakaivon pohjasta. Mikäli käytetään sähköistä kuivakäyntissuojaa (elektrodikytkimellä), asennetaan alempi elektrodi siten, että vedenpinta ei laske 1-3 metriä lähemmäksi pumpun yläosaa. Paineputkena suositellaan käytettäväksi muoviputkea. Kolmivaiheiset moot- torit on suojattava ylikuormitusta ja vaihekatkoksia vastaan moottorinsuojakytkimellä. RIVER -porakaivopumppua ei saa käyttää kuivana, mutta veteen upotettuna sitä ei erikseen tarvitse täyttää siemenvedellä. Porakaivopumpun asennuksessa tarvitaan yleensä seuraavat asennusosat: Pumppu, sähkökaapeli ja nostolanka. Muoviputken liittimeksi suosittelemme Beulcon hyvälaatuisia liittimiä. Kesämökeissä ja omakotitaloissa käytetään yleensä 32 mm muoviputkea. Porakaivon suojahattu tai kansi. Muoviputkiliittimet ja messinkiosat porakaivon yläosaan (monesti käytetään 32 mm muoviputken liitintä kulmalla). Vesiöosa 50 l tai 25 l. Vesiöosa sisältää painesäiliön, painekytkimen (joka ohjaa pumpun käyntiä), painemittarin ja varoventtiilin. Vesiöosa pitää sijoittaa vesilaitteille soveltuvaan jäätymättömään tilaan. Lisäksi tarvitaan aina kolmivaihepumpulle moottorinsuojakytkin. Mikäli kaivon tuotto on pieni suhteessa käyttöön, kannattaa pumppu varustaa kuivakäyntisuojalla.
Asennus
RIVERin asennus on helppoa. Pumppu sähkökaapeleineen ja putkineen lasketaan kaivoon. Pumppu ripustetaan siten, että se jää vähintään 5 metrin etäisyydelle porakaivon pohjasta. Mikäli käytetään sähköistä kuivakäyntissuojaa (elektrodikytkimellä), asennetaan alempi elektrodi siten, että vedenpinta ei laske 1-3 metriä lähemmäksi pumpun yläosaa. Paineputkena suositellaan käytettäväksi muoviputkea. Kolmivaiheiset moot- torit on suojattava ylikuormitusta ja vaihekatkoksia vastaan moottorinsuojakytkimellä. RIVER -porakaivopumppua ei saa käyttää kuivana, mutta veteen upotettuna sitä ei erikseen tarvitse täyttää siemenvedellä. Porakaivopumpun asennuksessa tarvitaan yleensä seuraavat asennusosat: Pumppu, sähkökaapeli ja nostolanka. Muoviputken liittimeksi suosittelemme Beulcon hyvälaatuisia liittimiä. Kesämökeissä ja omakotitaloissa käytetään yleensä 32 mm muoviputkea. Porakaivon suojahattu tai kansi. Muoviputkiliittimet ja messinkiosat porakaivon yläosaan (monesti käytetään 32 mm muoviputken liitintä kulmalla). Vesiöosa 50 l tai 25 l. Vesiöosa sisältää painesäiliön, painekytkimen (joka ohjaa pumpun käyntiä), painemittarin ja varoventtiilin. Vesiöosa pitää sijoittaa vesilaitteille soveltuvaan jäätymättömään tilaan. Lisäksi tarvitaan aina kolmivaihepumpulle moottorinsuojakytkin. Mikäli kaivon tuotto on pieni suhteessa käyttöön, kannattaa pumppu varustaa kuivakäyntisuojalla.
