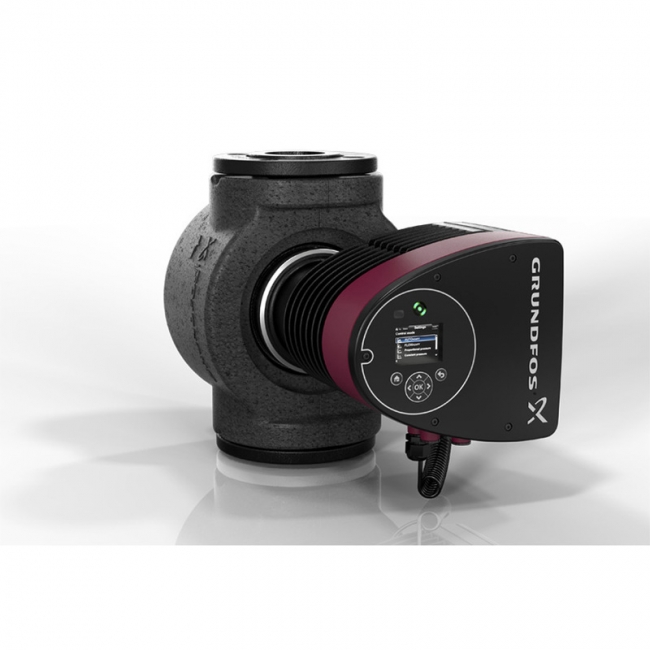

Kiertovesipumppu MAGNA3 40-120 F

LVI 4615148

MAGNA3 ? enemmän kuin pumppu
Ylivertainen hyötysuhde, kattava mallisto ja sisäänrakennetut
tiedonsiirto-ominaisuudet sekä lisäkomponentteja korvaavat toiminnot
tekevät MAGNA3:sta ihanteellisen suunnittelujoille, jotka haluavat
suunnitella suorituskykyisiä järjestelmiä rakennuksiin.
Tämä pumppu on Grundfosin mestariluokkaa ja sopii sekä lämmitys- että
jäähdytysjärjestelmiin, joten se on hyvä valinta lähes kaikkiin
talotekniikkaprojekteihin ? vanhoihin tai uusiin.

MAGNA3 on varustettu koteloidulla roottorilla, ts. pumppu ja moottori
muodostavat yhtenäisen kokonaisuuden ilman akselitiivistettä. Ainoat
tiivisteet ovat kaksi tasotiivistettä. Pumpattava neste voitelee
laakerit.
Innovatiivinen, vain yhdellä ruuvilla kiinnitettävä panta mahdollistaa
moottoriosan asennon helpon vaihtamisen.
MAGNA3 ei vaadi huoltoa ja sen elinkaarikustannukset ovat erityisen
pienet.

Pumpun ominaisuuksia:

ohjain integroitu ohjauskoteloon ohjauspaneeli TFT-näytöllä ohjauskotelossa ohjauskotelossa valmius CIM-lisämoduuleja varten sisäinen paine-ero- ja lämpötila-anturi valurautainen pumppupesä (mallista riippuen) roottoriholkki hiilikuituvahvisteista komposiittia laakerilevy ja roottorin kotelo ruostumatonta terästä staattorikotelo alumiiniseosta ilmajäähdytteinen tehoelektroniikka

MAGNA3 on yksivaiheinen pumppu.

Tärkeimmät toiminnot

AUTOADAPT. FLOWADAPT ja FLOWLIMIT (enemmän kuin pumpun toiminto, koska se poistaa pumpun kuristusventtiilien tarpeen). Suhteellinen painesäätö. Vakiopainesäätö. Vakiolämpötilasäätö. Vakiokäyräkäyttö. Maks. tai min. käyrä. Automaattinen yöpudotus. Ulkoista moottorinsuojaa ei tarvita. Lämmitysjärjestelmien vakiopumppujen mukana toimitetaan eristevaipat lämmitysjärjestelmät. Laaja lämpötila-alue, missä nesteen ja ympäristön lämpötila eivät ole riippuvaisia toisistaan.

Tiedonsiirto
MAGNA3 mahdollistaa kommunikoinnin seuraavien kautta:

langaton Grundfos GO -kaukosäädin kenttäväylätiedonsiirto CIM-moduulien kautta digitaaliset tulot relelähdöt analoginen tulo (enemmän kuin pumpun toiminto, lämpöenergiamittari)

Moottori ja elektroninen säädin
MAGNA3:ssa käytetään 4-napaista kestomagneettimoottoria (PM-moottori).
Tämän moottorityypin ominaisuuksiin kuuluu parempi hyötysuhde kuin
oikosulkumoottorilla.
Pumpun kierroslukua säädetään integroidulla taajuusmuuttajalla.
Paine-eroanturi ja lämpötila-anturi sisältyvät pumppuun.

Neste:
Pumpattava neste:		Vesi
Nesteen lämpötila-alue:		-10 .. 110 °C
Nesteen lämpötila:		60 °C
Tiheys:		983.2 kg/m³
Tekniset:
TF luokka:		110
Hyväksynnät nimikilvessä:		CE,VDE,EAC
Materiaalit:
Pumpun pesä:		Valurauta
		EN-GJL-250
		ASTM A48-250B
Juoksupyörä:		PES 30%GF
Asennus:
Ympäristön lämpötila-alue:		0 .. 40 °C
Suurin sall. toimintapaine:		10 bar
Vakiolaippa:		DIN
Putkiliitäntä:		DN 40
Painejakso:		PN6/10
Asennusmitta:		250 mm
Sähkötiedot:
Ottoteho - P1:		17 .. 440 W
Syöttötaajuus:		50 Hz
Nimellisjännite:		1 x 230 V
Suurin virrankulutus:		0.19 .. 1.95 A
Suojausluokka (IEC 34-5):		X4D
Eristysluokka (IEC 85):		F
Muut:
Label:		Grundfos Blueflux
Energy (EEI):		0.18
Nettopaino:		16.1 kg
Bruttopaino:		17.6 kg
Lähetystilavuus:		0.04 m³

Tekniset erittelyt

Asennus
Ympäristön lämpötila-alue	0 .. 40 °C
Suurin sall. toimintapaine	10 bar
Vakiolaippa	DIN
Putkiliitäntä	DN 40
Painejakso	PN6/10
Asennusmitta	250 mm

Neste
Pumpattava neste	Vesi
Nesteen lämpötila-alue	-10 .. 110 °C
Nesteen lämpötila	60 °C
Tiheys	983.2 kg/m³

Sähkötiedot
Ottoteho - P1	17 .. 440 W
Syöttötaajuus	50 Hz
Nimellisjännite	1 x 230 V
Suurin virrankulutus	0.19 .. 1.95 A
Suojausluokka (IEC 34-5)	X4D
Eristysluokka (IEC 85)	F

Muut
Label	Grundfos Blueflux
Energy (EEI)	0.18
Nettopaino	16.1 kg
Bruttopaino	17.6 kg
Lähetystilavuus	0.04 m³
